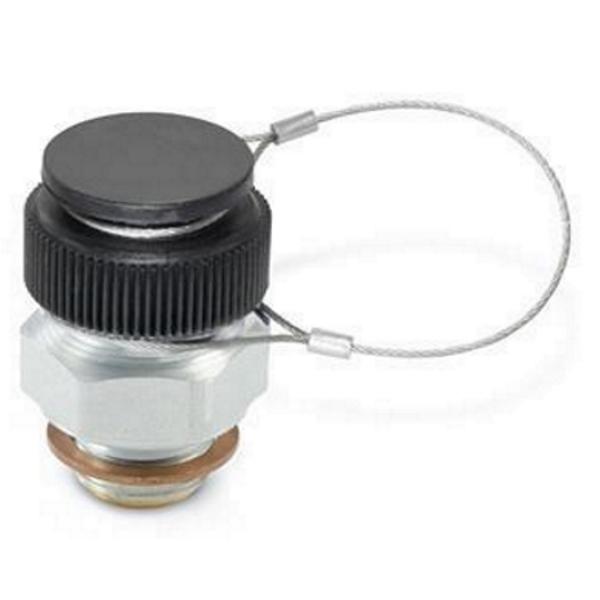

Vanne de prélèvement d'huile, avec bouchon, 100 Bar, 120 °C, pour tuyau de vidange M26 con., G 1 - SH-GN8801000

Vanne de prélèvement d'huile, avec bouchon, 100 Bar, 120 °C, pour tuyau de vidange M26 con., G 1

Les vannes de vidange GN 880 peuvent être utilisées pour la vidange de fluide non pressurisé ou pour le drainage sous vide. Le volume de débit (l/min) dépend de la viscosité du fluide, de la quantité remplie et de la température. Des valeurs indicatives sont disponibles sur demande.

Caractéristiques

• Maniement facile et sûr
• Volume de débit optimal
• Résistance à haute pression : jusqu'à 100 bar
• Résistance à haute température : -30 °C à +120 °C, temporairement jusqu'à +180 °C
• 100 % testé pour l'étanchéité

Note de montage

• Pour des épaisseurs de paroi inférieures à 4 mm, utilisez des écrous hexagonaux fins GN 7430.

Spécifications

• Corps de vanne : Acier (ST), zincé, passivé bleu / Laiton (MS)
• Plaque de vanne : Laiton
• Joint torique : FPM (Viton®)
• Rondelle d'étanchéité DIN 7603 A : Cuivre
• Bouchon de protection : Plastique (Polyamide PA)
• Câble de retenue : Acier inoxydable

Résumé :

• Vanne d'échantillonnage pour huile
• Avec bouchon inclus
• Pression nominale 100 bar
• Température nominale 120 °C
• Conçue pour raccord de tuyau de vidange M26
• Taille du filetage : G 1
• Numéro de modèle : SH-GN8801000
